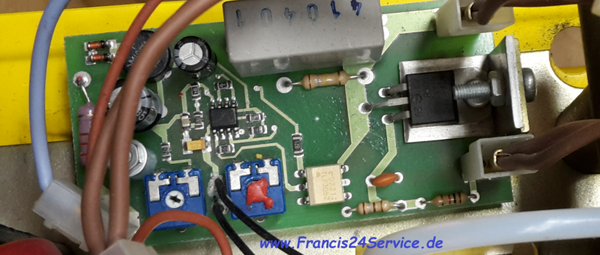

Francis Illy Platinen REP-KIT St.BA 12/600Bs

Beschreibung

Francis Illy Platinen REP-KIT St.BA 12/600Bs

OEM.REP-KIT St.BA 12/600Bs

Lp=054

Die Schadensursache " Kurzschluß"

Eine Prüfung der umgekehrten Schaltung zeigt den wahrscheinlichsten Ausfallmodus: der ist TRIAC kurzgeschlossen, der dann einen Überstromzustand in den Vorspannungswiderständen 180Ω und 1kΩ verursachte. Es ist auch möglich, dass der Optokoppler ebenfalls beschädigt wurde.

Alle vier Komponenten sollten ersetzt werden.

Lieferumfang Liste:

[1] 180Ω Widerstand

[2] 1 kΩ Widerstand

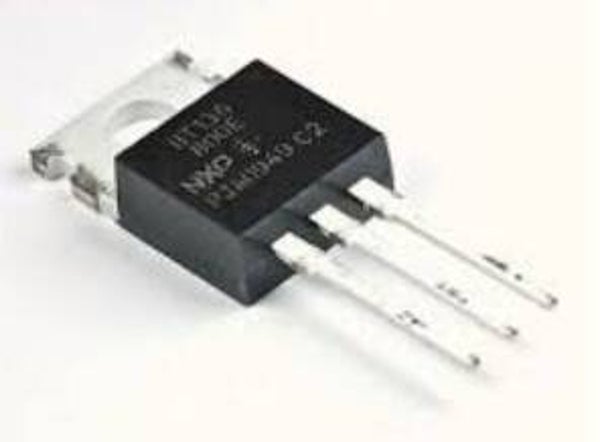

[3] BTA12-600B TRIAC

[4] TLP3062 PhotoTRIAC (AKA Optokoppler)
